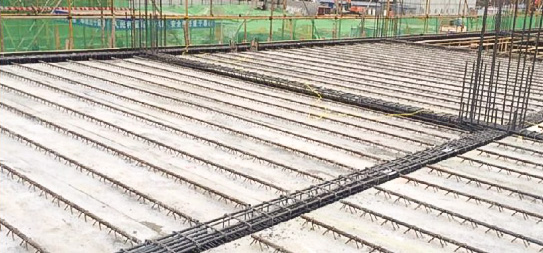

薄型疊合板在繼承了1、2預應力薄板的底板薄、側邊不出筋、密拼板縫、無支撐或少支撐、密拼后雙向受力、施工效率高、成本低等優點的基礎上，通過使用鋼管桁架替代混凝土肋，在保證薄板適度剛性的同時，克服了混凝土肋脆性的缺點，進一步降低了板的自重，同時具有管線易穿、板跨度更大、生產更便利等優點。

一、 薄型疊合板設計構造

本項目薄型疊合板C50混凝土，預應力筋(Φ7.0抗拉1570N/mm2)間距95~125，橫向鋼筋(Φ5.0抗拉HPB300)間距600，底板厚度40mm，鋼管桁架上弦桿采用鋼管灌注微膨脹高強砂漿(>50Mpa)，腹桿采用HPB300級直徑6mm鋼筋。板寬度1500~3000mm，板跨2550~8000mm。

二、 瑪納公司薄型疊合板智能流水線介紹

1. 功能主機模塊(出板系統、清理系統、自動端模系統、涂油系統、網片布網切割系統、精準布料系統、整平系統(含毛面處理)、桁架定位置入系統)。

2. 精細砼攪拌系統模塊(自動配料計量、輸送、攪拌、料漿輸入)。

3. 自動化運行模塊(支撐系統、動力部分(含運行控制)、碼垛輸送系統、出入養護室動力系統)。

4. 養護模塊(養護室、加熱部分、溫濕自動控制單元、養護室窯門自動控制單元)。

5. 智能制造工廠管理+控制系統(生產管理系統、自動化控制系統)。

6. 鋼筋桁架加工模塊。

三、 薄型疊合板生產工藝優化措施

1. 優化混凝土配合比，選用礦粉作為摻合料，河沙作為細骨，降低砂率及用水量，提高混凝土的和易性，防止開裂;嚴格控制砂石含泥量、碎石針片狀等，提高混凝土和易性;控制混凝土坍落度≤160mm，防止混凝土過振分層導致面層漿多而收縮開裂。

2. 優化洞口加強筋，針對薄型疊合板預留的大切角、大開口，按照相關規范的要求，對邊緣增加附加加強筋進行加強。

3. 優化調整工裝拆除工藝，針對預留洞口成孔工裝在混凝土初凝后拆除時容易擾動鋼絲，帶動混凝土在初凝狀態下容易開裂問題，優化改進成孔工裝的構造，增加錐度便于脫模，并調整工裝拆除時間由初凝階段至放張后。

四、 結語

薄型疊合板集多種優點于一身，屬于一種新型裝配式預制構件產品，在多個地區的項目中得到運用，有力地促進了裝配式建筑的發展。
