03型成組立模機

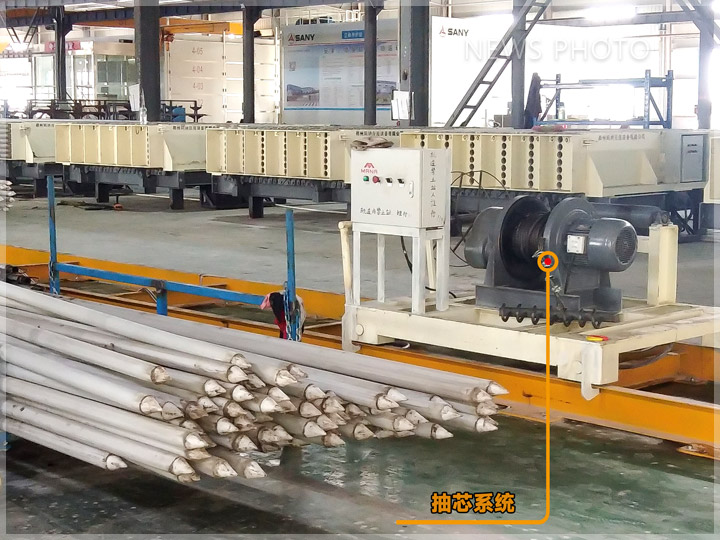

抽芯系統

出板系統

布料系統

成型板材

1. 產能用工：

最大生產產能：100mm板100萬㎡或 200mm板65萬㎡(年產能)

直接操作人員：13-17人

占地面積：24mX120m

2. 成型板材：

生產墻板類型：陶粒墻板、發泡水泥墻板、工業灰渣墻板、EPS顆粒輕質墻板、尾礦或建筑垃圾填充料隔墻板、發泡菱鎂墻板(對應設備需特殊處理)

生產規格：100/200mmX600mmX3000mm(3000mm-2400mm可調)

3. 產線特性：

1、該立模采用全被動結構設計，無需配置電源，安全可靠，成本低;

2、采用集約化立模設計，結構剛度大，產品精度高，整體墻板品質優于國家標準，單模產能24片，單體產能高;

3、集約化設計，產線占用面積小，同等產能，是早期同類線的占地面積60%，節省廠地;

4、配套專用攪拌系統，攪拌效率高，攪拌均勻度較好;

5、全線實現機械半自動化運行，工人只需操作機械完成工位動作，降低工人勞動強度，極大節省人力成本;

6、結合20余年的成組立模產線設計應用經驗，該產線設計兼容度高，優化組合工藝結構，可實現多種類墻板的生產，實現單線多用途。

4. 工藝流程：

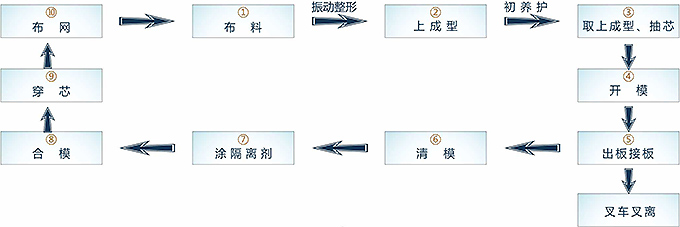

M03-BD-100型生產線工藝流程

M03-BD-100型生產線工藝布置

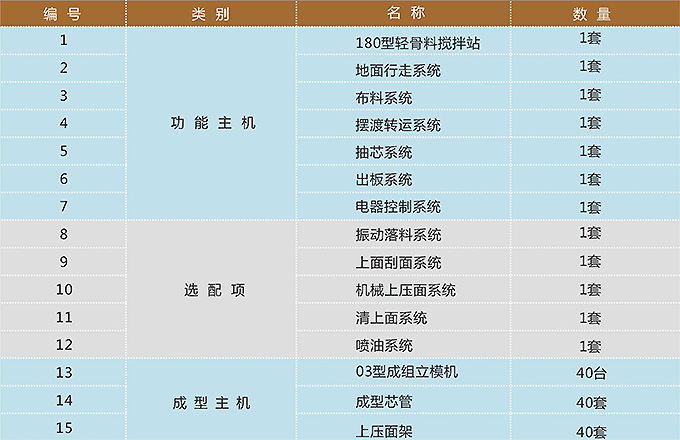

5. 產線配置：

1、功能主機：

180型輕骨料攪拌站一套

地面行走系統 1套

布料系統 1套

擺渡轉運系統 1套

抽芯系統 1套

出板系統 1套

電器控制系統 1套

2、選配項：

振動落料系統 1套

上面刮面系統 1套

機械上壓面系統 1套

清上面系統 1套

噴油系統 1套

3、成型主機：

03型成組立模機 40臺

成型芯管 40套

上壓面架 40套
