隨著風電機組單機容量增大和塔架高度增加,混凝土塔架得到越來越多的應用。混塔具有結構穩定、材料便宜、剛度大、耐久性好、環境適應性強等優點,適用于高塔項目。

一、 預制混塔基本概念

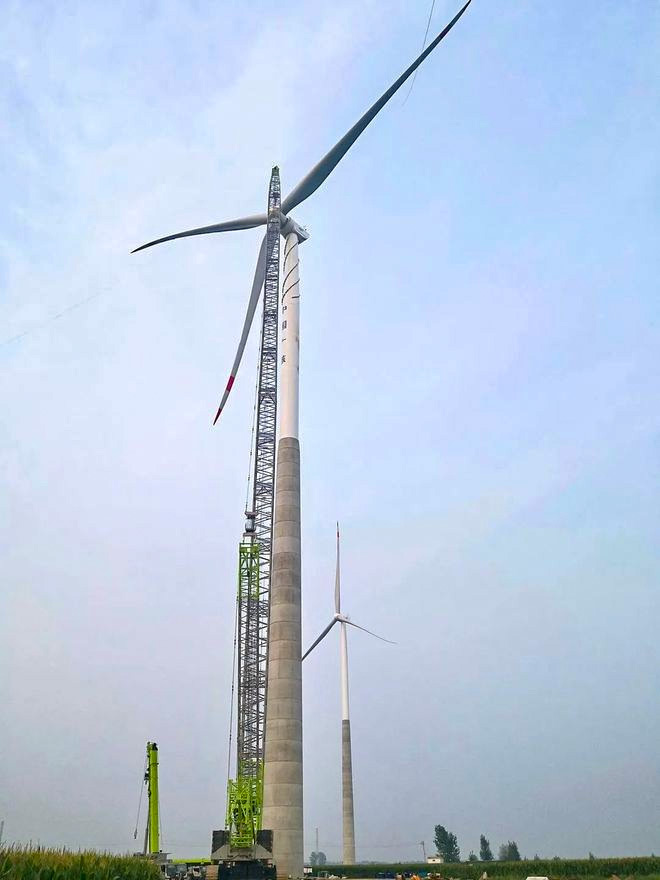

風電混塔指的是風力發電中的鋼混塔架，風力發電機組的塔架有兩部分組成，上部分采用的是常規鋼制塔筒，下部分采用的是混凝土塔筒，中間使用過渡段相連接。預制混塔中混凝土塔架部分是由預制混凝土構件拼接而成的，吊裝后通過貫穿預應力系統，提高整體的抗彎能力。

二、 預制混塔施工特征

1)所用的預制模板種類少，在較高的利用率下可完成高精度的圓環筒節預制;

2)各筒節不用開展后灌漿調平作業，且實際的拆卸及安裝步驟簡單;

3)可在風電項目場就近預制各類構件，實際的運輸成本和人力成本較低;

4)預應力鋼絞線體外張拉具有便捷性和運維便利性;

5)輪轂高度及裝機容量等參數的調節，可借助鋼絞線數量和同筒節數量的調整進行優化，具有靈活性。

三、 風電混塔模具質量控制措施

混凝土塔架管片制作主要有現澆式和預制式兩種工藝模式,由于預制式管片能夠節省現場吊裝時間,因此,目前通常采用預制管片的方式。采用預制方法進行混塔項目建設時,應重點控制預制節段精度,包括模具精度和剛度、原材料質量、混凝土配合比質量控制、鋼筋綁扎質量控制、混凝土澆筑質量控制、預埋件安裝及定位精度控制等。

現場應對模具整體尺寸進行復核,確保符合圖紙要求。同時應進行模板拼裝檢查,要求接縫嚴密無錯臺,各條棱線直順,無波浪起伏,無銹跡;預埋件、預留孔洞的位置、標高、尺寸應復核;預埋件固定應可靠,檢查防止脹模、跑模、錯位造成結構斷面尺寸偏差。模板每周轉一定次數后應進行一次檢查、校正。

四、 瑪納公司風電混塔預制混凝土塔筒模具及配套模具

4.1 風電混塔預制混凝土塔筒模具

a) 可定制設計多種形式模具：弧形、平板、C型等。

b) 操作方便，加工精度高，設備有專用密封結構。

c) 大型模具可選配液壓系統、震動系統等。

4.2 風電混塔塔筒管片拼裝平臺

a) 采用國標高質量型材制作、進行拋丸工藝進行噴漆制作，保證設備經久耐用。

b) 可根據不同風電體系的塔筒尺寸規格進行專屬定制化設計制作。

c) 同時可提高裝配式裝配式混凝土塔筒管片拼裝過程的速率和精度。

4.3風電混塔管片專用吊具

a) 采用國標高質量型材制作、進行拋丸工藝進行噴漆制作，保證設備經久耐用。

b) 可根據裝配式風電混塔管片的寬度自由調節吊鉤的位置。

c) 同時可根據不同體系的混塔管片定制設計專屬吊具。

d) 常用規格有：20T、25T、30T、35T

五、 結語

混合式塔架具有混凝土塔筒剛度大、阻尼高、鋼塔筒安裝快、結構輕等優點。而且采用預制混塔后，風力發電機組的輪轂高度得到了大幅度提升，光混塔部分就突破了百米大關，對中東部地區低風速地帶的風能利用率大大增加。
